該系列産品集回路模拟指示、帶電指示及閉鎖功能、溫濕度數字實時顯示（液晶）、自動加熱除濕控制、自動排風降溫控制、斷路器分合閘狀态指示、儲能、接地開關指示、手車位置指示、人體感應語音提示，智能防誤語音提示、分合閘回路指示以及RS 485通訊接口等功能于一體，可根據需要選配。該産品以一體化布局配套裝備于開關櫃，将簡化開關櫃的面闆結構設計，美化開關櫃的面闆布局，完善開關狀态的指示功能和性能。
該系列可用于3~40KV戶内的開關櫃、适用于中置櫃、手車櫃、固定櫃、環網櫃等多種開關櫃。符合IEC255-22标準。
一、主要技術特性
1. 使用環境
a) 溫度：周圍空氣溫度上限爲+40℃，且24h内的平均值不過+35℃；周圍空氣溫度下限爲-5℃。
b) 濕度：大氣相對濕度在周圍空氣溫度爲+40℃時不過50%RH ,在較低的溫度下可以有較高的相對濕度,例如20℃ 時可達到95%RH。對由于溫度變化産品表面上偶爾産生的凝露已采取特殊措施。
c) 海拔：安裝地點的海拔不過2000m。
2. 安裝
a) 與垂直面的安裝傾斜度不過5度 ；
b) 應安裝在無顯著振動和沖擊的地方。
3. 開孔尺寸：220mm×165 mm
二、産品外形及接線方式

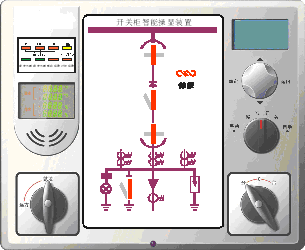

CXRD-KZX95 操顯裝置外觀及接線端子圖示意圖見圖1和圖2。
（以下爲全功能說明書，無此功能可略過）
1. 模拟指示部分：
工作電源：AC/DC 85～265V
a) 斷路器狀态指示：
當公共端觸點與斷路器合觸點接通，斷路器合閘并且分閘回路完好時，中間V字燈紅色模拟條亮；
當公共端觸點與斷路器分觸點接通，斷路器分閘并且合閘回路完好時，中間V字燈綠色模拟條亮；
斷路器預備合閘狀态時，綠色模拟條亮；
斷路器預備分閘狀态時，紅色模拟條亮。
b) 斷路器位置指示：
當公共端觸點與工作位置觸點接通時，兩個十字燈紅色垂直模拟條亮；
當公共端觸點與試驗位置觸點接通時，兩個十字燈綠色水平模拟條亮。
c) 接地開關位置指示：産品供電，接地刀綠色指示燈亮。
當公共觸點與接地刀觸點接通時，下方V字燈紅色模拟條亮，接地開關合閘；
當公共觸點與接地刀觸點斷開時，下方V字燈綠色模拟條亮，接地開關分閘。
d) 彈簧儲能指示：（常開）
當公共端觸點與儲能觸點接通時，紅色方形模拟燈亮，顯示已儲能；
當公共端觸點與儲能觸點斷開時，紅色方形模拟燈滅，顯示未儲能。
注意1：
當公共端與工作位置觸點接通時，不能再把公共端與接地刀觸點接通；
當公共端與試驗位置觸點接通時，不能再把公共端與斷路器合觸點接通；
當公共端與斷路器合觸點接通時，不能再把公共端與
接地刀觸點接通。
以上操作均會以語音提示的方式，提醒用戶已違反操作。
注意2：
1）失電狀态下所有的發光指示均不亮。
2）以上接點信号均來自斷路器的輔助接點。
2. 加熱除濕控制部分：
2.1 濕度控制值設定及控制
濕度控制值設定範圍 上限：0-99%RH；下限：0-99%RH
除濕型：在液晶顯示區，用戶可自行設定上限值。設定時，可對A路和B路選擇設定。
例如：該路是A路，在設定完A路濕度上限值後，當前A路傳感器所監測到的濕度值過A路濕度上限設定值時，産品背部指示的“濕度負載A輸出” 接點閉合，除濕負載開始啓動，對應的産品面闆“濕度負載”指示燈亮（綠色），直到濕度值低于（設定值-回差）的值時，退出加熱，對應的指示燈滅。
注意：當該路負載發生斷線情況時（如A路），面闆報警指示燈亮（紅色），并伴有該路綠色指示燈閃爍。
加濕型：在液晶顯示區，用戶可自行設定下限值。設定時，可對A路和B路選擇設定。例如：該路是A路，在設定完A路濕度下限值後，當前A路傳感器所監測到的濕度值低于A路濕度下限設定值時，産品背部指示的“濕度負載A輸出” 接點閉合，加濕負載開始啓動，對應的産品面闆“濕度負載”指示燈亮（綠色），直到濕度值高于（設定值+回差）的值時，退出加濕，對應的指示燈滅。
注意：當該路負載發生斷線情況時（如A路），面闆報警指示燈亮（紅色），并伴有該路綠色指示燈閃爍。
2.2溫度控制值設定及控制
溫度控制值設定範圍：上限：-40-120℃；下限：-40-120℃
降溫型：在液晶顯示區，用戶可自行設定上限值。設定時，可對A路和B路選擇設定。例如：該路是A路，在設定完A路溫度上限值後，當前A路傳感器所監測到的溫度值過A路溫度上限設定值時，産品背部指示的“溫度負載A輸出” 接點閉合，
降溫負載開始啓動，對應的産品面闆“溫度負載”指示燈亮（綠色），直到溫度低于（設定值-回差值）的值時，風機退出。
升溫型：在液晶顯示區，用戶可自行設定下限值。設定時，可對A 路和B路選擇設定。例如：該路是A路，在設定完A路溫度下限值後，當前A路傳感器所監測到的溫度值低于A路溫度下限設定值時，産品背部指示的“溫度負載A輸出” 接點閉合，升溫負載開始啓動，對應的産品面闆“溫度負載”指示燈亮（綠色），直到溫度值低于（設定值+回差值）的值時，加熱退出。
2.3 環境溫度測量過熱保護
用于測量裝置周圍環境溫度，當溫度≥50℃時，系統報警指示燈亮，裝置進入自動保護狀态，直到環境溫度恢複到50℃以下。
3. 高壓帶電指示部分
3.1 指示燈信息說明見圖3
閉鎖啓控電壓(KV)：≤額定母線電壓╳0.65
閉鎖繼電器輸出觸點額定容量：AC220V/5A，閉鎖繼電器動作規律如下表3：
| 條件 | 狀态 |
| 無輔助電源時 | 閉鎖接點斷開，禁止操作 |
| 有輔助電源，高壓任意一相帶電時 | 閉鎖接點斷開，禁止操作。黃燈亮 |
| 有輔助電源，高壓三相都不帶電時 | 閉鎖接點閉合，允許操作。 |
帶電指示燈A相、B相、C相用來指示主回路是否帶電，
若主回路A相、B相、C相中某一相或幾相帶電，則對應的帶電指示燈亮（紅燈），此時背部“帶電閉鎖輸出”接點斷開，閉鎖指示燈亮（黃燈）；三相均不帶電時，則對應的帶電指示燈均不亮，此時帶電閉鎖輸出閉合，閉鎖指示燈不亮。
a) 接帶電信号A，帶電指示燈A亮，帶電閉鎖輸出；語音提示：“本櫃主回路已帶電”；
b) 接帶電信号B，帶電指示燈B亮，帶電閉鎖輸出；語音提示：“本櫃主回路已帶電”；
c) 接帶電信号C，帶電指示燈C亮，帶電閉鎖輸出。語音提示：“本櫃主回路已帶電”。
注：
1. 如用市電試驗時，請在三相A、B、C輸入各端串聯0.1uF/275V電容或30K/2W電阻；
2. 在給一次系統做耐壓試驗時，當達到額定電壓時，請将33-36号端子拔掉後短接。
4. 溫濕度值設置以及照明選擇
溫濕度值的設置：按“返回”鍵進入欄目選擇，根據液晶顯示屏上的設置提示，通過“▲”鍵和“▼”鍵移動光标來進行“溫度單元”，“濕度單元”，“照明單元”欄目的選擇，然後通過按“确定”鍵進入選中單元的設置狀态，在溫度和濕度設置單元裏，有上限、下限以及回差的設置。（回差範圍：0~20℃，0~20%RH）
進入“溫度單元”時，通過“▲”和“▼”鍵對溫度上限或下限狀态選擇；選擇完畢後，通過“确定”鍵可分别進入對A路控制值、A路回差值、B路控制值、B路回差值的設定狀态；進入各設定狀态時，使用“▲”和“▼”鍵來設置各項參數值。設置完畢後，按“返回”按鈕退出設置狀态。
進入“濕度單元”時，可對濕度上限/下限控制值及回差值進行設置，設置方法同溫度單元。設置完畢後，通過按“返回”按鈕，退出設置狀态。
進入“照明單元”時，通過“▲”和“▼”鍵選擇照明
“打開”或“關閉”狀态。需要照明時，選中“打開”，背部“照明輸出”接點閉合。設置完畢通過按“返回”按鈕退出。
5．照明
此功能可通過按鍵對液晶菜單裏“照明開關”選項進行“打開”或“關閉”設置，這樣可避免人在人體探頭感應範圍之外感應不到而不能控制照明帶來的弊端。
四、 安裝調試方法
1. 本産品均爲嵌入式結構，隻需要在開關櫃面闆上開好孔，再将其固定在面闆上即可。
2. 按端子圖接好線并校對正确後，通入電源。
3. 将各開關量輸入端短接，檢查其功能是否正常。
4. 溫濕度控制功能，用嘴對傳感器吹氣，至加熱指示燈亮，加熱器輸出端應爲短路狀态；當未接加熱器時，斷線報警燈亮，則該功能正常。
5. 三相帶電器輸入端分别接上高壓帶電傳感器，高壓帶電時，帶電指示燈亮；不帶電時，閉鎖解除。
五、配套負載
我們推薦使用以下産品：（AC220V 50Hz）
1． 電加熱器：50W、75W、100W、150W、200W、300W、500W；
2． 風 扇：功率體積需自定。
六、産品訂購
用戶根據需求，須在訂貨單中注明以下事項:
1. 産品名稱、型号及數量；
2. 提供一次方案圖；
3. 溫濕度傳感器引線長度；
4. 交貨期；
5. 收貨單位、郵編、詳細地址、收貨人及其聯系電話；
6. 貨運方式：郵件、鐵路、空運和到站名稱；
7. 開具增值稅票所須填寫項。
七、使用注意事項
客戶在使用該系列産品前，确認各産品套件配備是否齊全；應仔細閱讀産品說明書，按照提供的接線端子圖進行正确接線。如遇到模糊之處可與我公司工作人員及時聯系，切勿自行拆卸，否則後果自負。
